液壓活塞式壓縮機與傳統壓縮機比較

文章出處：網責任編輯：作者：人氣：-發表時間：2013-12-05 15:23:00【大中小】

當前國內天然氣子站建設中系統核心設備壓縮機主要分為三種類型：傳統機械式壓縮機

、液壓平推式子站設備系統

、液壓活塞式壓縮機。這三種設備在國內加氣子站中均能起到增壓作用

，但是由于其工作原理及結構形式的差異

，它們在加氣站中工藝流程有較大的不同

，給加氣站經營方帶來的使用性、經濟性有較大差異

。其中

，液壓活塞式壓縮機在國內誕生較晚，目前使用數量較少

，機械式壓縮機在子站中使用最早

，使用量最多。但是由于液壓活塞式壓縮機是專門針對子站工況特點設計

，其工藝流程的適應性最強

，使用效能最佳，代表了當今子站壓縮機的發展方向

。

一
、傳統機械式子站壓縮機
其傳動模式是：電機帶動曲軸旋轉，通過連桿

、十字頭

、活塞桿，帶動活塞在氣缸內作往復運動，實現氣體的壓縮過程

，實現增壓目的

。如下圖：

特點：
1、技術成熟

。國內外機械式壓縮機有上百年的發展歷史

。
2、氣缸內余隙較大

，壓縮氣體溫度較高

、壓縮效率較低。
3

、泄漏量大

。曲柄帶動活塞高速運轉，在氣缸設計中填料

、活塞環是必要部件

，且都有間隙，天然氣泄漏不可避免

。其中

，活塞環泄漏是內泄漏，填料泄漏是外泄漏（目前

，填料氣體收集成本相當高，國內外基本都未采用）

，而且泄漏率會越來越大

。一般國內暫新壓縮機的泄漏率約0.65%，隨著使用時間延長

，在1%-3%

；
4、能耗較大

。選用電機功率較大（75KW或90KW）

，啟動電流也大。因此不能頻繁啟動

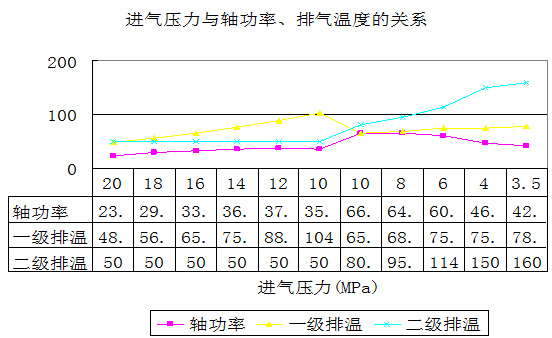

。下圖是槽車壓力與軸功率和排氣溫度曲線

。從圖線可以看出，槽車壓力在10MPa時

，功率最大

，其它壓力段的無功損耗較多，并且

，為了保證電機在空負荷下啟動

，在停機時要將氣缸及管線內的氣體放空。
5、維護費用高

。易損件多

、互換性較差。由于來回高速摩擦

，活塞環

、支撐環、連桿瓦

、填料等都是易損件

。這種易損件各生產廠家都不能互換，買了這種設備

，往往需依賴其提供配件

。
6、噪聲大

。機組振動大

、運轉噪音高。在高速運轉過程中

，各運動部件都有間隙（不然是不能運動的）

，氣閥的高頻率啟閉，都會產生撞擊聲

；使其裸機噪聲大多在90分貝以上

。
7、其工藝流程中必需設置較大規格的儲氣裝置

。

二
、立式液壓壓縮機（立式氣缸）

結構原理：

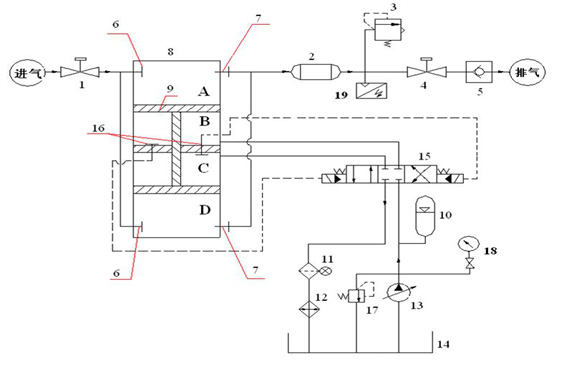

工字形活塞桿將上面氣缸分隔為A、B兩個腔

，將下面氣缸分隔為C

、D兩個腔，如下圖：

工藝流程：
①液壓站輸出的高壓油進入C腔

，B腔的油回油箱（近似認為回油箱的油壓力為0）

，活塞桿向下運動，槽車內氣體進入A腔

，（一級進氣）

，而D腔的氣體則經壓縮后流出（一級壓縮），進入冷卻器

，完成一級壓縮過程

；當活塞運行到極點時，液壓站換向閥將會換向

，輸出的高壓油進入B腔

，C腔的油回油箱，活塞桿向上運動，槽車內氣體進入D腔

，（一級進氣）

，而A腔的氣體則經壓縮后流出（一級壓縮），進入冷卻器

，完成一級壓縮過程
②當兩個這樣的氣缸串聯時

，就構成了兩級壓縮。

特點：
1

、節能效果好

。一般選用22KW雙電機，槽車壓力高時為單電機工作

，低時為雙電機工作

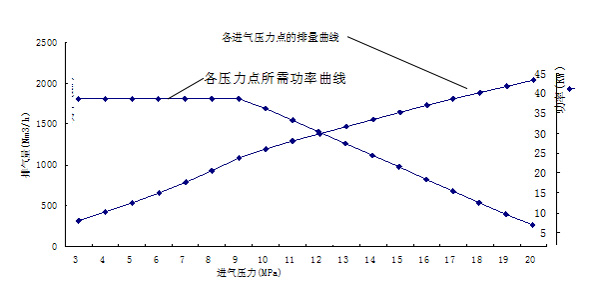

。下圖是槽車壓力各壓力點的排量與功率曲線：

2、結構簡單

。氣缸和油缸雙缸一體結構

，液壓油每運行一個行程，都會將氣缸壁冷卻一次

，因此氣體和氣缸壁的溫度較低

，不需水套缸冷卻；一組氣缸只有一級壓縮

，要想兩級壓縮需用兩組氣缸

；軸向尺寸相對較短，大于兩倍行程

，可以立式安裝

；各支承環和液壓活塞環不存在偏磨現象；
3

、油泵工作壓力較低

。由于槽車壓力低時

，進排氣壓比較大

，需經兩級壓縮。經過受力分析

，所需油壓=（排氣壓力-進氣壓力）/2

；額定壓力為31Mpa的油泵工作范圍始終在16Mpa以下。
4

、噪聲低

。實測噪聲不高于70分貝。
5

、幾乎無泄露量

。設計上回避了填料等結構設計，系統幾乎沒有泄露點。
6

、耗油量極小

。油附著在缸壁上形成極薄油膜，使輸出氣體內含極少量油

，盡管如此

，設備內還增加了除油器。
7

、易損件少

。只有活塞環、O形圈等少量易損件

。

綜上所述

，液壓活塞式壓縮機結構簡單，流程適應性強

，節能性最好

，泄露量小，運行維護成本低

。其具體比較見表1

。

表1：液壓活塞壓縮機（立式氣缸）與傳統壓縮機性能比較表：

序號	對比項點	傳統機械式	液壓活塞式（立式氣缸）
1	易損件數量	多（自制件）	少（標準件）
2	相同工況所需電機功率	75/90（kW）	2×22kW
3	維修	復雜	簡單
4	運轉成本	高(0.064度電/方)	低(0.035度電/方)
5	運轉泄露	0.7～3%	<0.03%
6	振動	大	小
7	裸機噪音（dbA）	>90	<85

以下是我們在武漢的幾個加氣站現場實測的數據：

生產廠家	武漢齊達康	進口主機國內配套	國產傳統壓縮機
加氣站名稱	江堤中路	冶金大道	古田一路
加氣站經營方	武漢中能	武漢中能	武漢大隆
工作方式	直接增壓	降壓后再增壓	降壓后再增壓
壓縮原理	液壓式	曲柄連桿	曲柄連桿
電機功率（kW）	22×2	90×1	75×1
單位氣體用電量（kwH/m3）	0．03		0．064
泄漏率	0.02%	2.0% (含放空)	0.6% (無放空)
噪音（dB）	<70	>75	>75
