，其中外端兩個腔為氣腔，中間兩個腔為油腔）、液壓系統（提供高壓油）、冷卻器、控制設備 (啟動器和熱保護器) 等。冷卻方式為全風冷。

二、結構原理

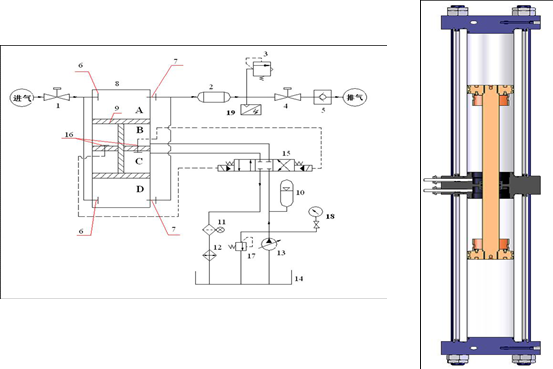

工字型活塞桿將上面氣缸分隔為A、B兩個腔，將下面氣缸分隔為C、D兩個腔，如圖：

三

、工藝流程

①液壓站輸出的高壓油進入 C 腔， B 腔的油回油箱（近似認為回油箱的油壓力為0），活塞桿向下運動，槽車內氣體進入 A 腔，（一級進氣），而 D 腔的氣體則經壓縮后流出（一級壓縮），進入冷卻器，完成一級壓縮過程；當活塞運行到極點時，液壓站換向閥將會換向，輸出的高壓油進入 B 腔， C 腔的油回油箱
