當前位置：首頁» 技術支持 » 國內天然氣液壓壓縮機的發展現狀

國內天然氣液壓壓縮機的發展現狀

文章出處：網責任編輯：作者：人氣：-發表時間：2017-01-17 08:39:00【大中小】

一
、國內液壓壓縮機的由來

天然氣汽車在國內開始發展時

，不管是CNG母站、子站

，還是常規站

，所用的增壓設備最開始均來自進口產品，后來通過國人的智慧進行國產化研究

，取得了很大的進步

，現已基本替代進口產品，而且品質穩定

。其中

，CNG汽車加氣子站所用的曲柄連桿壓縮機（以下簡稱傳統壓縮機），在使用過程中

，發現其進氣壓力范圍狹窄

，很難適應，只能將CNG運氣槽車的壓力由20MPa降低到其工作壓力范圍

，然后再通過壓縮機增壓到25MPa

。一方面能量損耗，另一方面由于其所用填料為高壓填料

，壽命短

，且泄漏量大，當然故障率高也是人們對它的煩惱之一

。

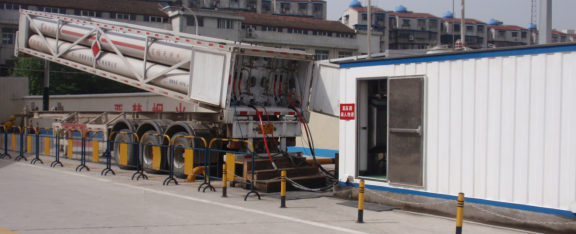

液壓平推子站加氣系統因為其建站簡單

，省去了廢氣回收罐和儲氣罐，且只有一根加氣管線

，使加氣站建設變得簡單

，得到了廣泛的應用（如下圖）。


液壓平推子站加氣系統在使用過程中

，發現特制液壓油的使用成本太高

，且天然氣與液壓油相互污染，使本屬于環保的項目變得不環保了

，部分城市甚至不公開地禁止使用這種系統

。尋找新的替代產品勢在必行。

這時

，從國外進口了兩種液壓壓縮機

，一種是以武漢齊達康為代表的油氣缸一體的立式液壓壓縮機（以下簡稱立式液壓壓縮機）

，還有一種是以青島綠科為代表的油氣缸分開的臥式液壓壓縮機（以下簡稱臥式液壓壓縮機）。其原理都是由液力驅動

，因此被稱為液壓壓縮機

。

二、天然氣液壓壓縮機對于傳統機械壓縮機的優勢

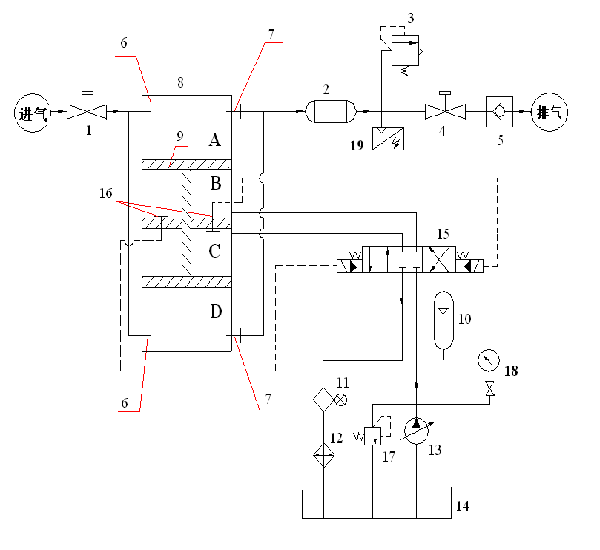

上圖是立式液壓壓縮機的工作原理圖

，其中，實線部分為氣路和液路

，虛線部分為控制線路

。1 球閥、2　冷卻器

、3　安全閥

、4　球閥、5　單向閥

、6　進氣閥

、7　排氣閥、8　氣缸

、9　活塞

、10　蓄能器、11　回油過濾器

、12　油冷卻器

、13　液壓泵、14　油箱

、15　電液換向閥

、16　限位開關、17溢流閥

、18壓力表

、19壓力傳感器。

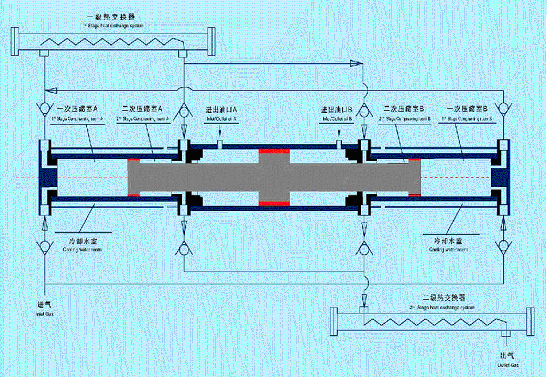

下圖是油氣缸分開式液壓壓縮缸的示意圖（圖中未畫出液壓部份

，液壓系統與立式液壓壓縮機類似）

；


這兩種液壓壓縮機，與傳統機械壓縮機從原理上比較如表一：

表一：兩種液壓壓縮機與傳統機械機的理論比較
		立式液壓壓縮機	臥式液壓壓縮機	傳統機械壓縮機
1.	驅動方式	液力驅動：油壓取決于排氣與進氣的壓力差		四連桿機構強制驅動
2.	氣體密封方式	油氣密封	環形填料密封	迷宮填料密封
3.	泄漏率	約0.03%	0.1-1%	0.6-3%
4.	故障率	低	低	高
5.	維修性	好	差	差

在節能性方面

，由于傳統機械壓縮機現已改用變頻電機

，也能很好地節能。

一
、國內天然氣液壓壓縮機的發展情況

國內液壓壓縮機的發展非?div id="d48novz" class="flower left">

？欤瑥膸讉€方面可以證明

。一是從使用數量上

，表二是最近幾年液壓壓縮機的使用數量統計

。2015年到現在，由于國際油價大幅下跌

，導致天然氣汽車加氣行業受到直接沖擊

，這幾年加氣子站的建設數量大減，液壓壓縮機的使用數量也隨之大減

，但CNG加氣子站中起增壓作用的設備中

，液壓壓縮機相對于傳統機械壓縮機的使用比例是在提高的。為了規范液壓壓縮機生產過程

，由齊達康公司牽頭起草的行業標準《汽車加氣站用天然氣液壓壓縮機》（GB11422－2013）已經生效

，使液壓壓縮機的設計、生產走上了標準化

、規范化的道路

。

國內液壓壓縮機的發展非常快

，從幾個方面可以證明

。一是從使用數量上，表二是最近幾年液壓壓縮機的使用數量統計

。2015年到現在

，由于國際油價大幅下跌，導致天然氣汽車加氣行業受到直接沖擊

，這幾年加氣子站的建設數量大減

，液壓壓縮機的使用數量也隨之大減，但CNG加氣子站中起增壓作用的設備中

，液壓壓縮機相對于傳統機械壓縮機的使用比例是在提高的

。為了規范液壓壓縮機生產過程，由齊達康公司牽頭起草的行業標準《汽車加氣站用天然氣液壓壓縮機》（GB11422－2013）已經生效

，使液壓壓縮機的設計

、生產走上了標準化、規范化的道路

。

表二：歷年CNG子站建站數量及液壓壓縮機使用數量
年份	2010年以前	2011	2012	2013	2014	2015	總計
建CNG子站數量(座)	300	350	430	520	645	425	2670
使用數量(臺)	70	115	165	230	320	200	1100
CNG子站壓縮機年銷售額（萬元）	7000	10900	14000	19000	26000	15000	91900
液壓壓縮機占比	23%	33%	38%	44%	50%	47%	41%
