第二部分液壓壓縮機與傳統壓縮機、液壓平推設備系統的比較

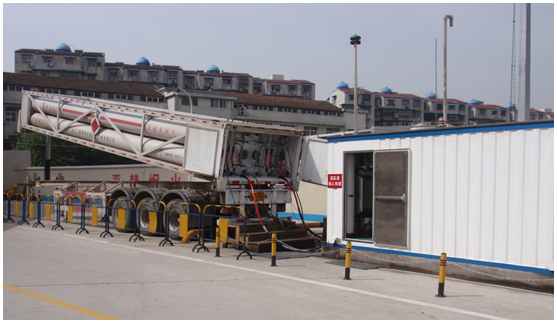

天然氣子站工藝設備的核心部分是壓縮機
特點:

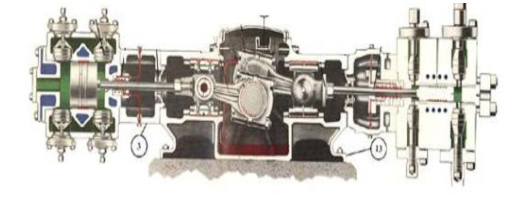

(1)技術成熟。國內外機械式壓縮機有上百年的發展歷史

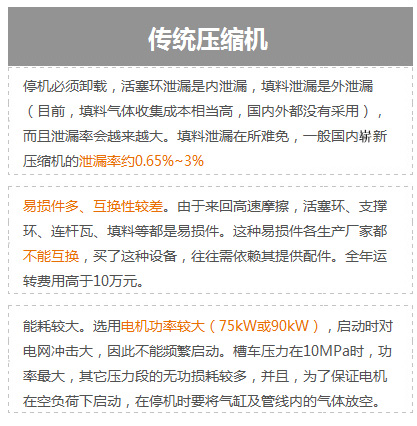

(5)維護費用高
特點:
(1)節能效果較好
三、立式液壓壓縮機(立式氣缸)

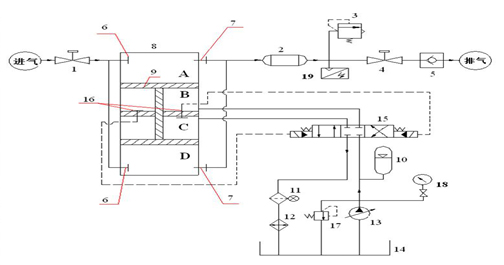

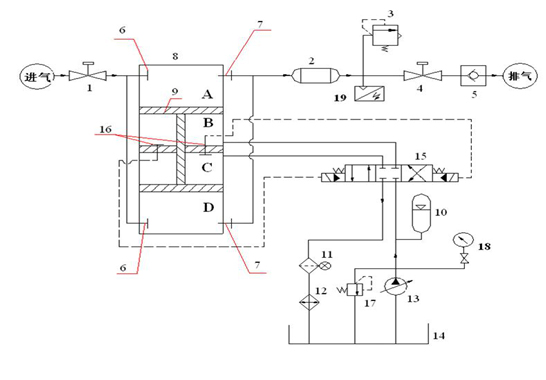

結構原理:工字形活塞桿將上面氣缸分隔為A
立式液壓壓縮機結構簡單。氣缸和油缸雙缸一體結構
,液壓油每運行一個行程,都會將氣缸壁冷卻一次,因此氣體和氣缸壁的溫度較低,不需水套缸冷卻;一組氣缸只有一級壓縮,要想兩級壓縮需用兩組氣缸序號 | 對比項點 | 傳統機械式 | 液壓活塞式(立式氣缸) |
1 | 易損件數量 | 多(自制件) | 少(標準件) |
2 | 相同工況所需電機功率 | 75/90(kW) | 2×22(kW) |
3 | 維修 | 復雜 | 簡單 |
4 | 運轉成本 | 高(0.064度/方) | 低(0.04度/方) |
5 | 運轉泄露 | 0.7~3% | <0.03% |
6 | 振動 | 大 | 小 |
7 | 噪音(dB(A)) | >80 | <85 |
表2:液壓活塞壓縮機(立式氣缸)與液壓平推系統性能比較表:
序號 | 對比項點 | 液壓平推系統 | 液壓活塞式(立式氣缸) |
1 | 氣與油是否直接接觸 | 是 | 否 |
2 | 排氣速率 | 恒定 | 遞減 |
3 | 適應性(可利用槽車剩余壓力調節加氣高峰) | 差 | 強 |
4 | 槽車品種 | 專用 | 常用 |
5 | 油品 | 專用油 | 常用 |
6 | 建站投資 | 大 | 小 |
7 | 取氣率 | 高 | 低 |
8 | 建站流程 | 簡單 | 簡單 |
第三部分立式與臥式液壓活塞式壓縮機的比較
在國內CNG汽車加氣領域
工藝流程:
1

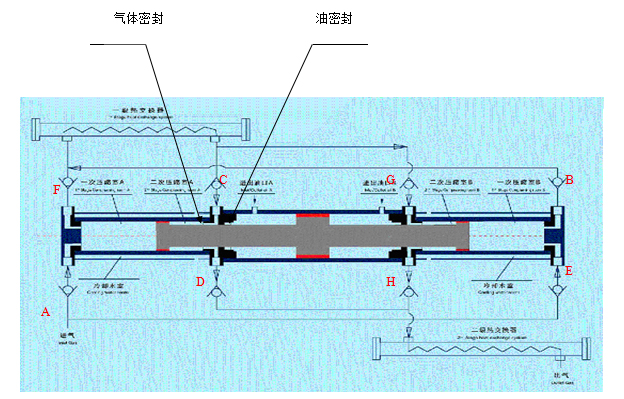

結構原理:中間一個油缸帶動兩邊的兩個氣缸
工藝流程:
1
序號 | 對比項目 | 臥式 | 立式 | 備注 |
1 | 泄漏方向 | 對空氣(不易察覺) | 對液壓油(易察覺) | 液壓油含氣體時油泵會產生異常聲 |
2 | 所需油壓 | 高(27MPa以上) | 低(16MPa以下) | 油壓高時,油泵的內泄量增大,效率略低,且噪音稍大 |
3 | 結構 | 臥式 | 立式 | 立式結構便于安裝維修 |
4 | 單缸壓縮級數 | 2級(壓比匹配難) | 1級 | 小排量時臥式結構有優勢 |
5 | 氣體及缸體 溫度 | 高(氣缸需水套冷卻) | 低(氣缸風冷即可) | 立式結構可實現全風冷 |
6 | 冷卻方式 | 混冷 | 全風冷 | |
7 | 氣體含油量 | 更低 | 低 | |
8 | 維修性 | 困難 | 簡單 |
